120 latausjännitteen nosto

Viesti Kirjoittaja Risto113 » Pe Helmi 01, 2019 10:05 am

120 mallin D4d-koneisissa on useimmissa yksilöissä alhainen latausjännite, tasaantuu yleensä alle 14 volttiin.
Vaikka akkukapasiteettia on reilusti, on akut kylmässä paikassa ihan keulassa eikä lataus alhaisella jännittellä kylmille akuille ole tehokasta.

Tässä ohje, millä latausjännitteen saa nostettua n. 14.4 voltin tasolle.

Lyhyesti:
Korvataan laturin jännitteentarkkailun sulake diodilla (400v 1A).

Vähän pidemmin:
Hanki diodi (400v 1A toimii ainakin), ja suunnilleen minisulakkeen jalan kokoiset lattapistukat tai pääteholkit.
Purista liittimet/pääteholkit/yms. kiinni diodin lyhennettyihin jalkoihin.
Korkeus saa olla enemmän kuin sulakkeella, sulakerasiaan mahtuu kyllä korkeuden puolesta.
Purista liitinosat pihdeillä kasaan siten, etteivät ole sulakkeen jalkoja paksummat, leveyttä saa olla hiukan enemmän.

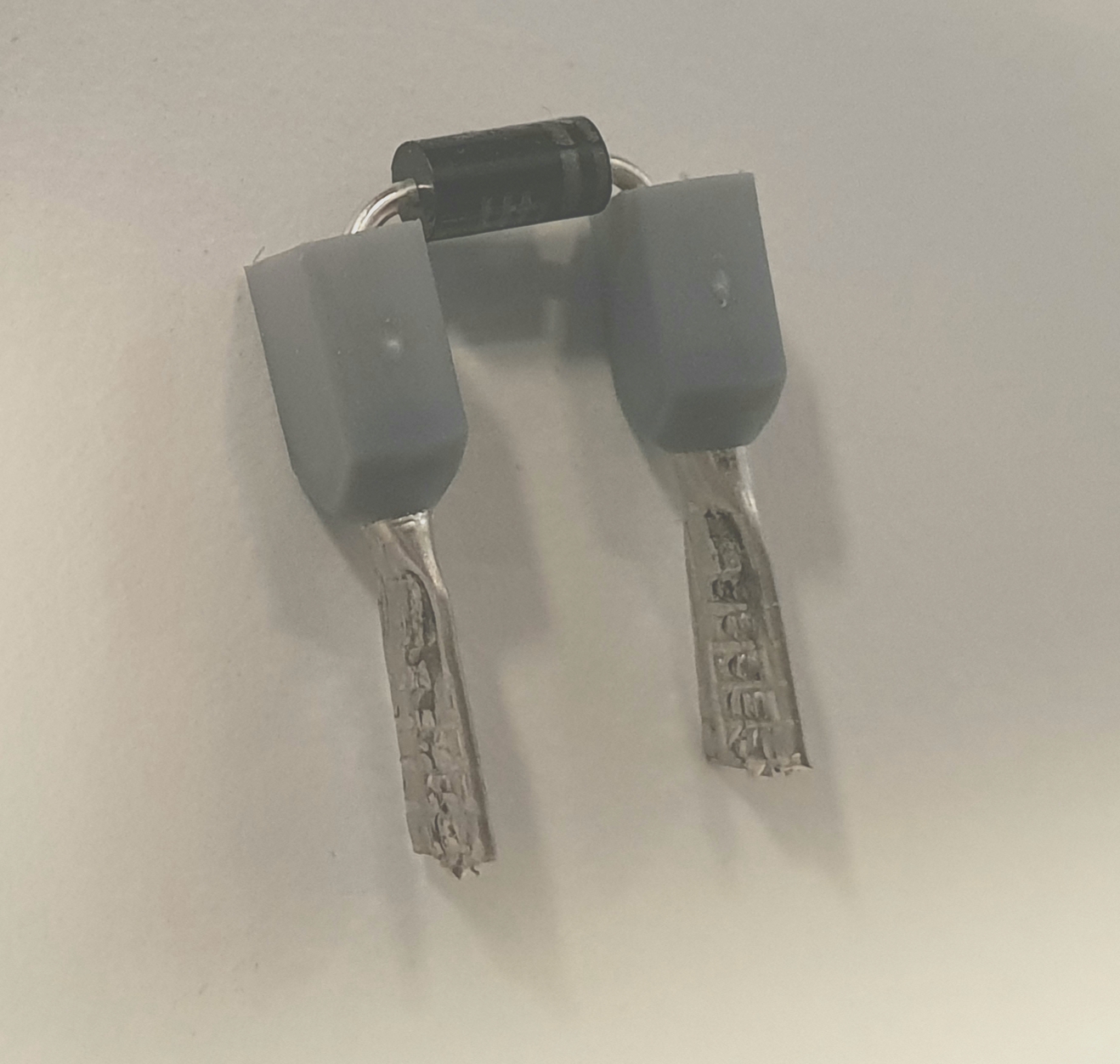

Lopputulos itsellä kuvan mukainen:

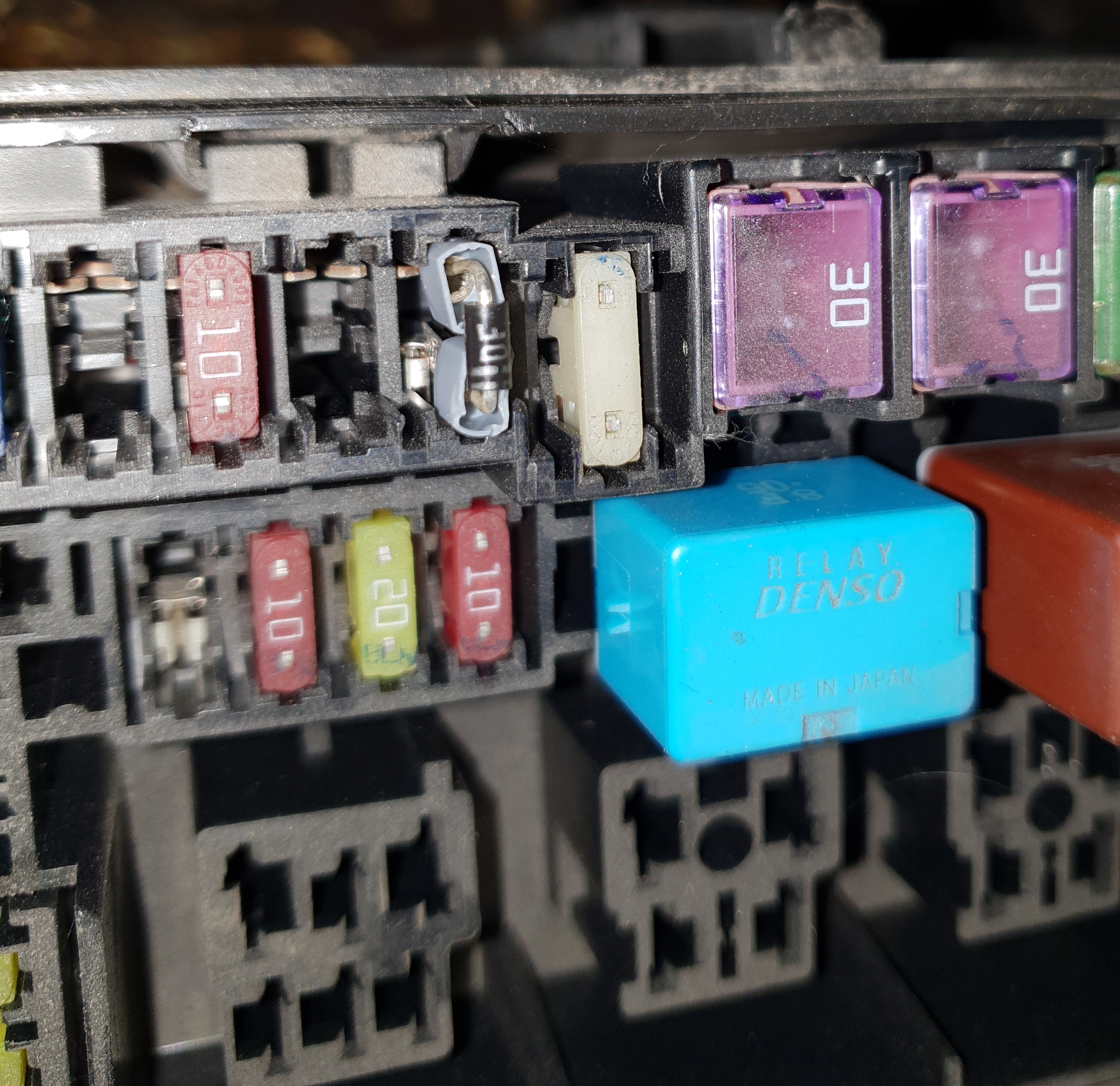

Asenna diodi ALT-S 7.5A sulakkeen paikalle, diodin suuntaa merkitsevä viiva ohjaamoa kohti.
Ainakin omassani viereinen sulakepaikka ei käytössä, joten se on oivallinen paikka jättää alkuperäinen sulake varalle (ei kuvassa).
Näin:
Muuta:
- Suosittelen varsinkin webasto/Eber/Binar käyttäjille, pakkasella akku latautuu huomattavasti paremmin
- Jos diodi on väärinpäin, mitään ei syty tuleen tai räjähdä, auto ei vaan lataa
- Sulakkeen poistaminen ei lisää riskiä, diodi palaa poikki ihan samoin, vaan herkemmin. Ei ole ongelma, sulakkeen koko tulee johdosta, ei virrankulutuksesta tässä tapauksessa. Kyseessä vain mittauslinja!
- omaa kokemusta vasta muutama viikko, mutta yleinen muutos australiassa jossa rakentelevat autot täyteen virrankuluttajia (vinssit, radiot, juomavesipumput, lisävalot, yms. offijutut) enkä sikäläisistä foorumeista löydä negatiivista aiheesta. Vanha keksintö siellä.
- 14.4v on normaali latausjännite akulle, varsinkin kylmässä.
- jokainen tehköön silti omalla vastuulla muutoksia autoonsa!

Avatar
Käyttäjä
Site Admin
Viestit: 4041
Liittynyt: Ke Marras 03, 2004 8:07 pm
Paikkakunta: Rautajärvi,Luopioinen,Pälkäne

Re: 120 latausjännitteen nosto

Viesti Kirjoittaja Käyttäjä » Pe Helmi 01, 2019 1:03 pm

Upeeta mahtavaa. UKK:hon meni että napsahti
---------------------------------------
SLCK #51
[o4sataa7kaks7viis7yheksän]
ramin.maili[miumau]gmail.com
Kyllä lähtee
Autoilu on mukavaa...Maastoautoilu vielä mukavampaa :-)
----------------------------------------

Avatar
jpesala
Member
Viestit: 345
Liittynyt: Ma Marras 29, 2004 11:11 am
Paikkakunta: lahti

Re: 120 latausjännitteen nosto

Viesti Kirjoittaja jpesala » La Helmi 02, 2019 9:39 am

Pystyykö tällä systeemillä nostamaan muidenkin autojen latausta? (land cruisereiden)
t.jp
RJ-70 "uus koppanen" käyttöentisöity
ex RJ-70 siisti käyttis
ex VZJ-90 löytö.de
ex RJ-70
ex LJ-70 paku
ex BJ-40 paku
ex LJ-70 hlö
ex Taro 4x4
ex Hilux 4x4
ex Hilux 4x4
ex 5x Unimogs
SLCK jäsen #36

Risto113
Viestit: 36
Liittynyt: Ke Elo 10, 2016 12:10 pm
Paikkakunta: Nurmijärvi

Re: 120 latausjännitteen nosto

Viesti Kirjoittaja Risto113 » La Helmi 02, 2019 12:16 pm

Pystyy, jos siellä on tuo "ALT-S" sulake, mikä on siis laturin jännitteensäätö/tarkkailu/ohjausjohto.
Saahan tuon johdon väliinkin tehtyä, jos ei sulaketta ole, hiukan vaatii enemmän säätämistä vaan.

Joissain 120 vanhemmissa se on erillään sulakeboksista, lähellä laturia.

Avatar
jpesala
Member
Viestit: 345
Liittynyt: Ma Marras 29, 2004 11:11 am
Paikkakunta: lahti

Re: 120 latausjännitteen nosto

Viesti Kirjoittaja jpesala » La Helmi 02, 2019 1:06 pm

Ok, Rjiissä on erillinen lataussäädin ja sulake rasiassa 7.5a charge sulake? Tämän tilalle toi sun systeemi? Tosta sulakkeesta en tiedä enempää kuin, jos se on rikki palaa latauksen merkkivalo ja jarrujen varoitusvalo. ( joku on taivutellu säätimen sisältä kärkiä saadakseen lisää latausta)
t.jp
RJ-70 "uus koppanen" käyttöentisöity
ex RJ-70 siisti käyttis
ex VZJ-90 löytö.de
ex RJ-70
ex LJ-70 paku
ex BJ-40 paku
ex LJ-70 hlö
ex Taro 4x4
ex Hilux 4x4
ex Hilux 4x4
ex 5x Unimogs
SLCK jäsen #36

Risto113
Viestit: 36
Liittynyt: Ke Elo 10, 2016 12:10 pm
Paikkakunta: Nurmijärvi

Re: 120 latausjännitteen nosto

Viesti Kirjoittaja Risto113 » La Helmi 02, 2019 5:19 pm

jpesala kirjoitti:
La Helmi 02, 2019 1:06 pm
Ok, Rjiissä on erillinen lataussäädin ja sulake rasiassa 7.5a charge sulake? Tämän tilalle toi sun systeemi? Tosta sulakkeesta en tiedä enempää kuin, jos se on rikki palaa latauksen merkkivalo ja jarrujen varoitusvalo. ( joku on taivutellu säätimen sisältä kärkiä saadakseen lisää latausta)
t.jp
Eiköhän se sama sulake ole, kun on saman kokoinenkin ja liittyy lataukseen.
Mitään ei mene rikki, jos kokeilet.
Tosiaan jos se diodi on väärinpäin, palaa latauksen valo eikä tietty lataakaan.

Varsinainen latauksen sulake on paaaljon isompi, 120:sessä 140A, joten siihen tuo ei liity.

Avatar
jpesala
Member
Viestit: 345
Liittynyt: Ma Marras 29, 2004 11:11 am
Paikkakunta: lahti

Re: 120 latausjännitteen nosto

Viesti Kirjoittaja jpesala » La Helmi 02, 2019 5:38 pm

Mulla on normaali lattasulake. Siispä puristaa ton diodin tavalliseen latta-abikoon ja sillä selvä. käyn ma. aamulla ostamassa ton diodin ja kokeillaan.
t.jp
jos oltais whatsappissa näyttäisin peukkua
RJ-70 "uus koppanen" käyttöentisöity
ex RJ-70 siisti käyttis
ex VZJ-90 löytö.de
ex RJ-70
ex LJ-70 paku
ex BJ-40 paku
ex LJ-70 hlö
ex Taro 4x4
ex Hilux 4x4
ex Hilux 4x4
ex 5x Unimogs
SLCK jäsen #36

Avatar
Käyttäjä
Site Admin
Viestit: 4041
Liittynyt: Ke Marras 03, 2004 8:07 pm
Paikkakunta: Rautajärvi,Luopioinen,Pälkäne

Re: 120 latausjännitteen nosto

Viesti Kirjoittaja Käyttäjä » La Helmi 02, 2019 6:06 pm

jpesala kirjoitti:
La Helmi 02, 2019 5:38 pm
Mulla on normaali lattasulake. Siispä puristaa ton diodin tavalliseen latta-abikoon ja sillä selvä. käyn ma. aamulla ostamassa ton diodin ja kokeillaan.
t.jp
jos oltais whatsappissa näyttäisin peukkua
Hieno homma. raporttia siten kun oot kokeillu.
---------------------------------------
SLCK #51
[o4sataa7kaks7viis7yheksän]
ramin.maili[miumau]gmail.com
Kyllä lähtee
Autoilu on mukavaa...Maastoautoilu vielä mukavampaa :-)
----------------------------------------

Avatar
-MaTTi-
Member
Viestit: 1471
Liittynyt: Su Marras 28, 2004 9:45 pm
Paikkakunta: Jokela

Re: 120 latausjännitteen nosto

Viesti Kirjoittaja -MaTTi- » Su Helmi 03, 2019 11:56 pm

Mulla on ollut FJ Cruiserissa nelisen vuotta tämmönen sulake käytössä: https://www.hkbelect.com/product/143-mk ... sion-2013/
Kuva

Ennen latas 13.9-14.0V (lämmin kone):
Kuva

Toi sulake vaihtamalla 14.5-14.6V. Kylmänä pakkasella pukkaa 14.9-15.0V.
Kuva

Mut käytännössä toi 1A diodi sama asia. AGM-akut ei oo koskaan ihan täynnä jos latausjännite on ton 14V. Kannattaa tehdä joka tapauksessa, ajovalotkin kirkastuu (ainakin luulisin).
SLCK #65
2007 Toyota FJ Cruiser 6M/T (CNG Supercharged)
1981 Toyota Land Cruiser BJ42 (under construction)

Avatar
jpesala
Member
Viestit: 345
Liittynyt: Ma Marras 29, 2004 11:11 am
Paikkakunta: lahti

Re: 120 latausjännitteen nosto

Viesti Kirjoittaja jpesala » Ma Helmi 04, 2019 11:06 am

Kokeiltu erillisellä lataussäätimellä varustetussa systeemissä,,,,,,,ei toimi. pikemminkin pudotti kuin nosti latausta. Halpa kokeilu 0.5€
t.jp
RJ-70 "uus koppanen" käyttöentisöity
ex RJ-70 siisti käyttis
ex VZJ-90 löytö.de
ex RJ-70
ex LJ-70 paku
ex BJ-40 paku
ex LJ-70 hlö
ex Taro 4x4
ex Hilux 4x4
ex Hilux 4x4
ex 5x Unimogs
SLCK jäsen #36

Avatar
Käyttäjä
Site Admin
Viestit: 4041
Liittynyt: Ke Marras 03, 2004 8:07 pm
Paikkakunta: Rautajärvi,Luopioinen,Pälkäne

Re: 120 latausjännitteen nosto

Viesti Kirjoittaja Käyttäjä » Ma Helmi 04, 2019 11:15 am

Eli toimii periatteessa kaikissa missä säädin on laturin sisällä.
---------------------------------------
SLCK #51
[o4sataa7kaks7viis7yheksän]
ramin.maili[miumau]gmail.com
Kyllä lähtee
Autoilu on mukavaa...Maastoautoilu vielä mukavampaa :-)
----------------------------------------

Avatar
jpesala
Member
Viestit: 345
Liittynyt: Ma Marras 29, 2004 11:11 am
Paikkakunta: lahti

Re: 120 latausjännitteen nosto

Viesti Kirjoittaja jpesala » Ma Helmi 04, 2019 3:52 pm

Tossa kattelin äsken -05 corollan sulakkeita ja siinä on toi ALT-S sulake ,tosin 5A. Että jos tarttis ,niin siinä varmaan vois toimia.
T.jp
RJ-70 "uus koppanen" käyttöentisöity
ex RJ-70 siisti käyttis
ex VZJ-90 löytö.de
ex RJ-70
ex LJ-70 paku
ex BJ-40 paku
ex LJ-70 hlö
ex Taro 4x4
ex Hilux 4x4
ex Hilux 4x4
ex 5x Unimogs
SLCK jäsen #36

Avatar
Käyttäjä
Site Admin
Viestit: 4041
Liittynyt: Ke Marras 03, 2004 8:07 pm
Paikkakunta: Rautajärvi,Luopioinen,Pälkäne

Re: 120 latausjännitteen nosto

Viesti Kirjoittaja Käyttäjä » Ma Helmi 04, 2019 4:22 pm

jpesala kirjoitti:
Ma Helmi 04, 2019 3:52 pm
Tossa kattelin äsken -05 corollan sulakkeita ja siinä on toi ALT-S sulake ,tosin 5A. Että jos tarttis ,niin siinä varmaan vois toimia.
T.jp
Sulahan on nyt valmis sulake, ei kun testaamaan.
---------------------------------------
SLCK #51
[o4sataa7kaks7viis7yheksän]
ramin.maili[miumau]gmail.com
Kyllä lähtee
Autoilu on mukavaa...Maastoautoilu vielä mukavampaa :-)
----------------------------------------

Avatar
jpesala
Member
Viestit: 345
Liittynyt: Ma Marras 29, 2004 11:11 am
Paikkakunta: lahti

Re: 120 latausjännitteen nosto

Viesti Kirjoittaja jpesala » Ma Helmi 04, 2019 5:57 pm

Se olisi jo liian helppoa. Rjiissä on norm.lattasulake ja corollassa mini sulake...
